首頁 >> 產品 >>金相制樣設備 >>切割 >> ZQ-100/ZQ-100A智能全自動金相切割機
详细说明

ZQ-100/ZQ-100A智能全自動金相切割機

商品說明

ZQ系列是為滿足精確定位切割、多重定位切割而設計的一款立地一體式精密智能自動金相切割機;采用超大彩色觸摸屏,PLC控制系統。獨特的分體式雙層可移動精密定位平臺,滿足各種不規則件取平薄片的精密要求。進刀行程任意設定,切割速度1--25mm/分無極調速(極限速度60mm/分鐘),并可根據切割情況隨時進行在線調整;適用于各種不同材料樣件的精密切割取樣。(切割后的工件不需研磨拋光處理,可直接進行顯微硬度測試等檢測)。


商品參數

一、產品簡介:

  ZQ系列是為滿足精確定位切割、多重定位切割而設計的一款立地一體式精密智能自動金相切割機;采用超大彩色觸摸屏,PLC控制系統。獨特的分體式雙層可移動精密定位平臺,滿足各種不規則件取平薄片的精密要求。進刀行程任意設定,切割速度1--25mm/分無極調速(極限速度60mm/分鐘),并可根據切割情況隨時進行在線調整;適用于各種不同材料樣件的精密切割取樣。(切割后的工件不需研磨拋光處理,可直接進行顯微硬度測試等檢測)。

二、技術性能:

1、立地一體式自動金相切割機;

2、手/自一體智能切割機;

3、二軸切割機(X/Y)二軸可移動;

4、超大切割室(透明切割觀察窗口) ;

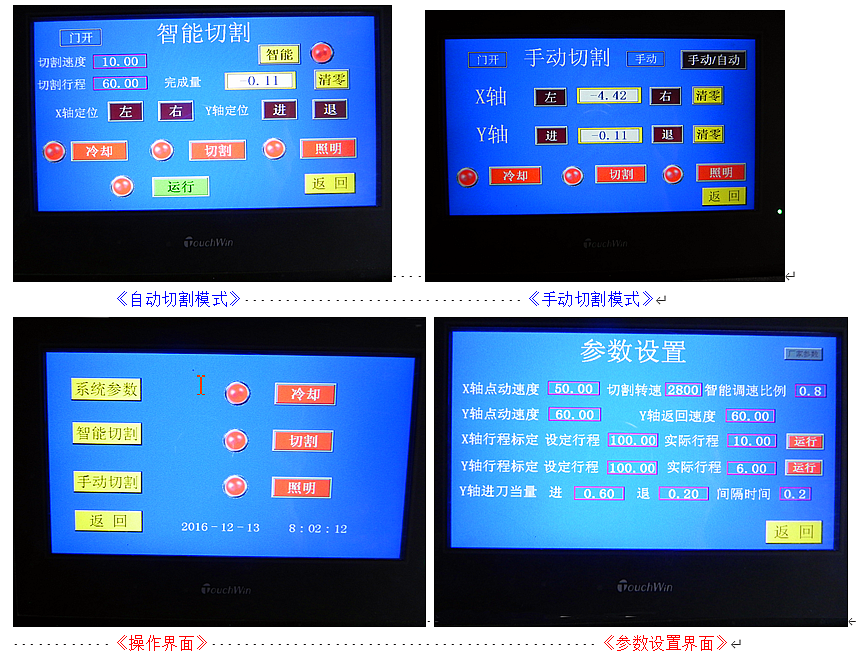

5、彩色觸摸屏操作面板;

6、自動循環水冷



三、技術參數:

型號

ZQ-100

ZQ-100A

主軸轉速

2840r/min

100-3000r/min(無極調速)

平臺X移動

手動50mm

自動50mm

X軸速度

手動

0-100mm(無極調速)

平臺Y行程

自動/手動(280mm)

平臺Y速度

0-60mm(無極調速)

控制系統

彩色觸摸屏、PLC控制系統

*大切割尺寸

380X130X100mm

切割方式

手動/智能自動

送給方式

三進一退式 (進退比任意設定)

有效進刀距離

200mm

完成量追蹤

液晶數顯 (時時顯示)

切割臺尺寸

310X310mm

切割片規格

(300-350)X(2.0)X32mm

夾持臺規格

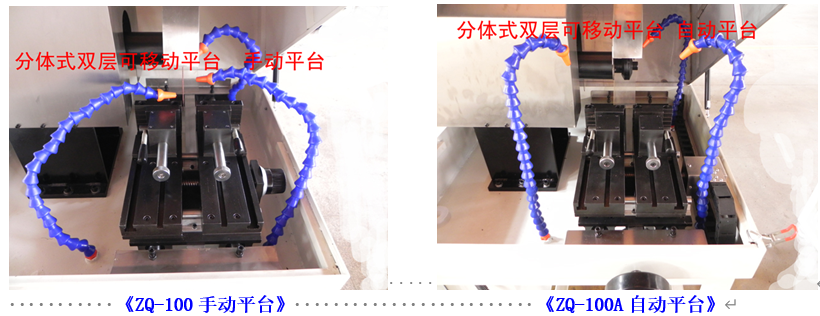

分體式雙層可移動平臺

切割速度

1-25mm/分鐘(極限速度60mm/分鐘)

在線調速

任意調整(1-25mm/分鐘)

進刀距離

任意設定(0-200mm)

復位方式

自動復位

冷卻系統

自動(水冷3通道)

水箱容量

90L

電機功率

4.0KW

機臺形式

立地一體式

電源

380V

重量

330KG

標準配置:


主機

一臺

冷卻系統

一套

Y向移動平臺

一套(主機上)

X/Y雙向定位平臺

一套(主機上)

推進夾具

兩付

隨機工具

一套

精切片

兩塊

技術文件

說明書一份、合格證一份、保修卡一份

選配:

圓盤夾具、齒條夾具、萬能夾具、縱剖夾具

其他

特殊工件可定做夾具
